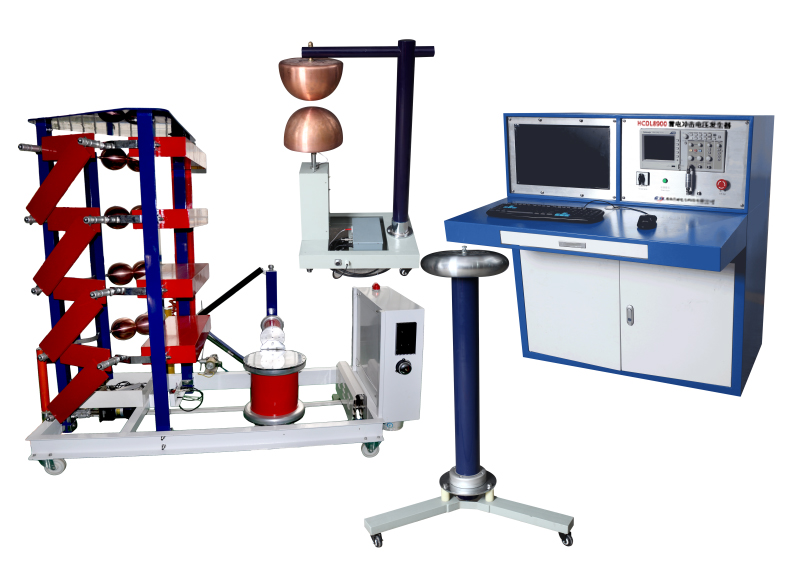

HCDL8900雷電沖擊電壓發生器

產品簡介：

100～10000kV系列各種容量成套沖擊電壓（電流）試驗裝置。并可提供多種波形系列成套沖擊電壓（電流）發生器。沖擊試驗裝置主要由：發生器本體、截波、分壓器、四組件控制臺（控制臺分為微機型和普通型）、數字化波形記錄系統等組成

主體結構采用世界著名公司HAEFELY的結構設計，是當前國內結構緊湊的發生器，具有固有電感小，調波方便的特點。

◆核心器件為日本三菱公司的FX系列可編程控制器，幾乎所有的控制功能都由軟件編程實現，因此系統結構簡單，外圍電路板極少，可靠性極高。

◆測控結構一體化整體設計，具有峰值電壓表、液晶顯示工業計算機，可實現全自動控制測量分析。測控系統采用液晶觸摸屏操作，具有多種狀態提示畫面，實現了人機對話式的智能操作。

◆采用的光纖控制傳輸系統在國內高壓試驗設備中是首創，它實現了控制測量設備與高壓主體設備的光纖連接，有效地解決了高壓試驗中遇到的地電位抬高對測控系統的危害，排除了由控制引線導致的電磁干擾，極大地提高了系統的可靠性。

◆截波時延調整方式所采用的電子延時回路，可方便地獲得2～6us的截波觸發延時，與采用延時電纜的方式相比更加方便簡單。

◆能夠產生15kV，100ns上升沿的脈沖放大器用于觸發截波間隙，可保證小于0.1us的截斷時間分散性。

◆系統設計了專門的程序操作畫面，方便進行變壓器的全波、截波試驗，大大簡化了試驗人員的操作，可有效防止人為出錯。

◆沖擊電壓發生器試驗系統采用了先進的技術，良好的工藝和優質的原材料，可保證長期使用，運行壽命大于20年。平時的運行成本也很低。

技術參數：
