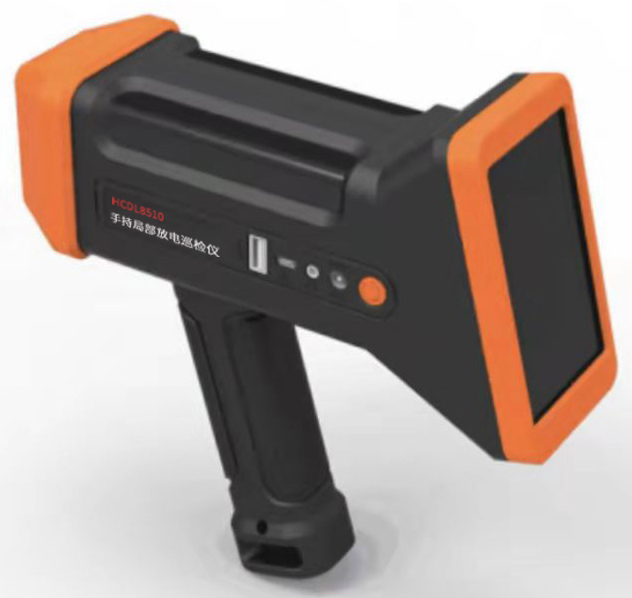

HCDL8510手持局部放電巡檢儀

產品簡介：

手持局部放電巡檢儀用于檢測和測量開關柜中的瞬時接地電壓放電和表面放電，并在液晶屏上實時顯示放電波形和放電量。該儀器采用手槍便攜式設計，可以直接在開關柜外殼掃描檢測，對開關柜的運行不產生任何影響和無任何損害，同時對測量的信號進行TF卡存儲和回放觀察，并利用配供的耳機可以聽到放電的聲音

技術參數：

◆主機

①顯示屏：4.3寸彩色TFT LCD電容式觸摸屏

信號輸入通道：TEV×1，空氣耦合式超聲波×1

②電源接口：DC 12V

③耳機接口：3.5mm

④數據存儲：支持TF卡存儲導出

⑤電池：12V，2500mAH

⑥操作時間：大于4小時

⑦重量：<1kg

⑧尺寸：機身尺寸： 240mm×240mm×80mm

手柄尺寸：146mm×46.5mm×40mm

◆TEV測量

①傳感器類型：電容耦合式

②傳感器安裝方式：內置式

③頻率范圍：10~100MHz

④測量范圍：0~50dB

⑤精度：±1dB

⑥分辨率：1dB

◆超聲波測量

①傳感器類型：空氣耦合式

②傳感器規格：內置式

③諧振頻率：40kHz±1kHz

④測量范圍：-10dBuV~70dBuV

⑤靈敏度：-68dB（40.0kHz時，0dB=1 Volt/μbarrms SPL）

⑥精度：±1dB

⑦分辨率：1dB

◆電源：

①正常工作時間：大于4小時

②電池保護：當測量到低電壓時，請及時充電

◆電池充電器

①額定電壓：100-240V

②頻率：50/60Hz

③充電電壓：12V

④充電電流：0.5A

⑤完全充電所需時間：約7小時

⑥工作溫度：0-55℃
