通道數

2/4個電信號接口，1個外同步接口

采樣率

最大200MSa/s

采樣精度

12bit

量程范圍

100dB

量程切換

0-9共10檔

頻帶范圍

1Hz-60MHz

本量程非線性誤差

5%

檢測靈敏度

≥5pC（實驗室條件下）；≥10pC（現場條件下）

圖譜顯示方式

二維PPRS顯示、三維PRPD顯示、正弦顯示、統計、頻譜（AE）5種顯示

電源模式

內置鋰電池/AC 220V

顯示

顯示屏

6.5寸 TFT真彩色觸摸液晶顯示屏

分辨率

640×480

存儲

物理存儲

4GB

硬盤

32G固態硬盤 用于存儲試驗記錄及試驗數據

接口

RS232*1

用于與PC機同步傳輸接口

USB*2

可外接鼠標鍵盤，以及外接移動存儲設備

電源模式

電池供電（16.8V鋰電池）+外置電源（220V AC）

電信號接口

2/4路BNC接口，用于信號輸入

E-Trig接口

外同步接口

網口*1

用于連接網絡

接地鈕

外部接地用

通用說明

CPU

主頻1.6GHz

系統

WIN7

使用環境溫度

-20℃至60℃

存儲環境溫度

-20℃至85℃

尺寸

280*190*80 mm

重量

3.5kg

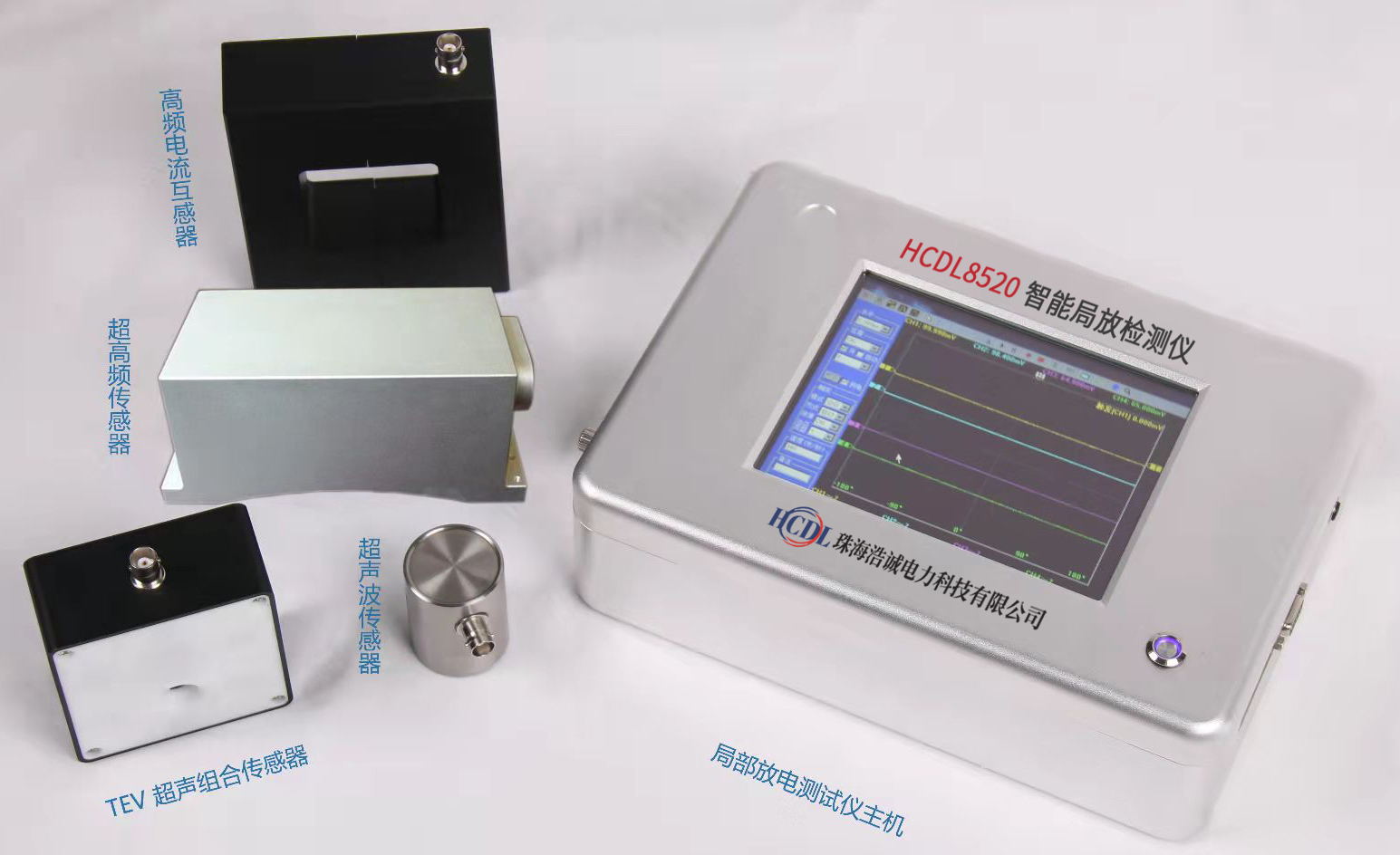

配置清單

主機

用于信號采集、波形顯示、數據處理、存儲

超聲波傳感器

用于測量局部放電產生的超聲波信號

檢測頻帶

10~500kHz

靈敏度

>60dB

分辨率

1dB

超高頻傳感器（UHF）

用于測量GIS中局部放電產生的超高頻信號

檢測頻率

300~1800MHz

分辨率

±0.5dB

HFCT（高頻電流互感器）

用于測量設備接地線中通過的局部放電信號

檢測波段

0.5~30MHz

檢測靈敏度

1pC

TEV傳感器

用于測量開關柜等高壓設備局部放電、定位

信號采集

電容式

檢測頻率

3~100MHz

測量范圍

0~60dB

非接觸式超聲波傳感器

測量范圍

5dBpV-70dBpV

分辨率

1dB

中心頻率

40kHz

聚焦式超聲波傳感器

測量范圍

5dBμV-70dBμV

分辨率

1dB

中心頻率

40kHz
